Schraubstöcke
für unterschiedliche Bedarfsfälle

Ein wichtiger Faktor die eine wirtschaftliche Fertigung von Klein oder Großserien sind die Schraubstöcke. Für die unterschiedlichen Bedarfsfälle bieten wir unterschiedliche Schraubstöcke an. Alle Schraubstöcke werden mit Führungs- Nutensteine für die Tischplatten geliefert, inkl. Spannpratzen, Nutensteine. Sonderschraubstöcke zum Spannen vor Träger auf Anfrage.

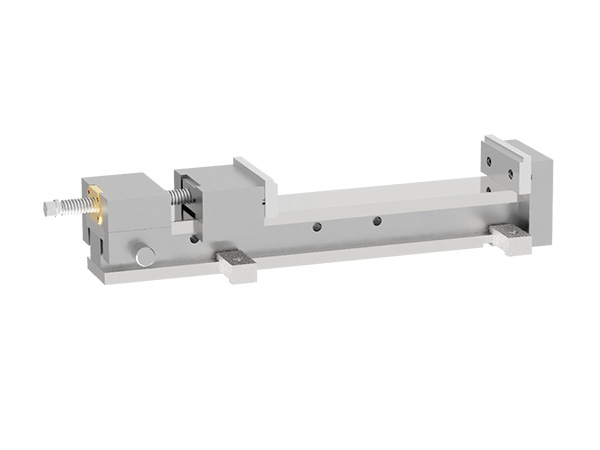

MANUELLER SCHRAUBSTOCK SPM 1

Spannbreite: 300 mm
Backenbreite: 150 mm
Spindelhub: 50 mm

Verstellung der Spannbreite durch 2 Inbusschrauben.
Backenbreite: 150 mm
Gesamtlänge: 520 mm

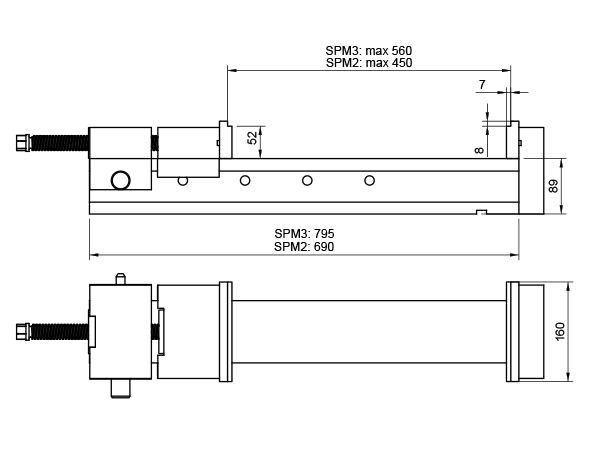

MANUELLER SCHRAUBSTOCK SPM 2

Spannbreite: 450 mm, bzw. 500 mm
Backenbreite: 150 mm
Spindelhub: 100 mm

Schnellverstellung der Spannbreite durch Absteckbolzen, Einsatzbacken mit abgesetzter Auflage Breite 10 mm, Höhe 10 mm, Feste Grundbacke.

Im Gegensatz zu anderen Schraubstöcken hat der SPM 2 oben eine glatte Fläche. Zwischen den Führungsschienen können sich deshalb kein Späne ablagern.

Backenbreite: 150 mm
Gesamtlänge: 720/780 mm

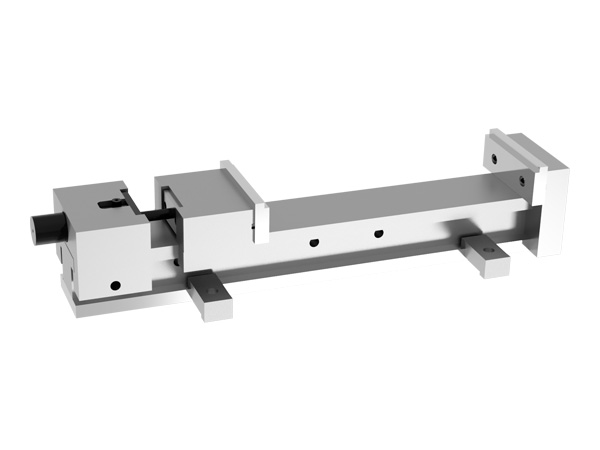

HYDRAULISCHER SCHRAUBSTOCK SPH 2

Ausführung wie SPM 2, jedoch mit Hydraulikzylinder.

Zylinderhub: 100 mm
Kolbendurchmesser: 40 mm, inkl. Absperrhahn, Schnellverschlußkupplung, Drossel für die Zylindergeschwindigkeit, Taster für Ansteuerung moniert im Unterteil der Bohranlage im Bereich des Schraubstocks, zusätzliche zentrale Betätigung am Bedienpult.

Backenbreite: 150 mm
Gesamtlänge: 720/780 mm

MANUELLER SCHRAUBSTOCK „FLEXIBLE“

Spannbereich: 400/600 mm
Backenbreite: 111 mm
Spindelhub: 40 mm

Feste Backe und bewegliche Backe können durch ein spezielles Rastsystem ohne Werkzeug im gesamten Spannbereich verstellt werden.

Spannbereich: 400/600 mm
Backenbreite: 111 mm
Gesamtlänge: 688/888 mm

HYDRAULISCHER SCHRAUBSTOCK  „FLEXIBLE“

Ausführung ähnlich Flexible, jedoch mit Hydraulikzylinder.

Hub 30 mm, inkl. Absperrhahn, Schnellverschlußkupplung, Drossel für die Zylindergeschwindigkeit, Taster für Ansteuerung moniert im Unterteil der Bohranlage im Bereich des Schraubstocks, zusätzliche zentrale Betätigung am Bedienpult.

Spannbereich: 400/600 mm
Backenbreite: 150 mm
Gesamtlänge: 688/888 mm

Bohrmax Z 40 mit 8 Stück hydraulischen Schraubstöcken und Pendelbetrieb

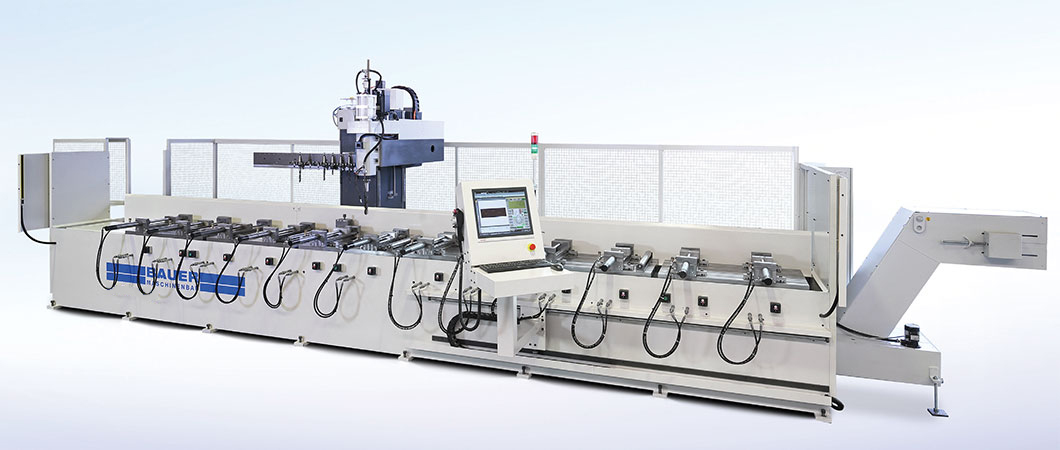

Bohrmax Z 80 mit 12 Stück hydraulischen Schraubstöcken und Späneförderer
