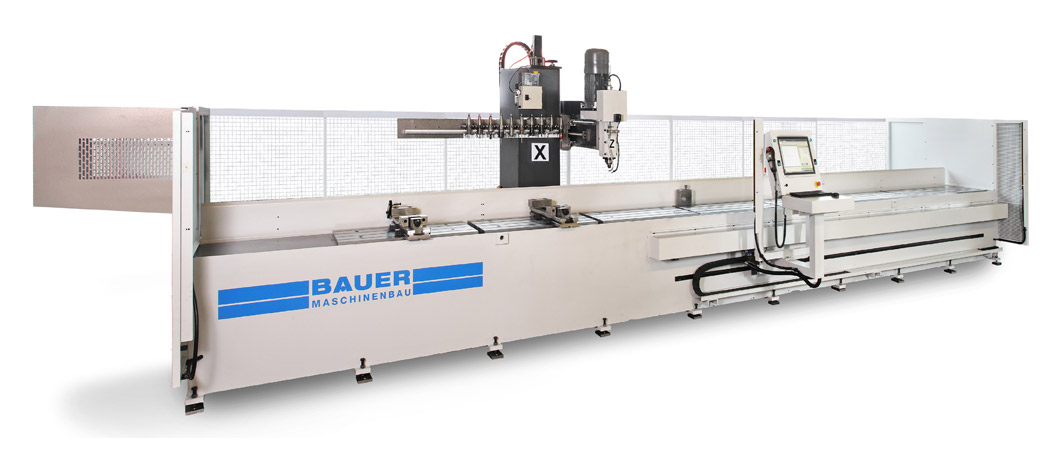

BAUER BOHRMAX Z
Bohr- und Fräsmaschinen für die schnelle Bearbeitung
von bereits gesägten Werkstücken bis 8 Meter!

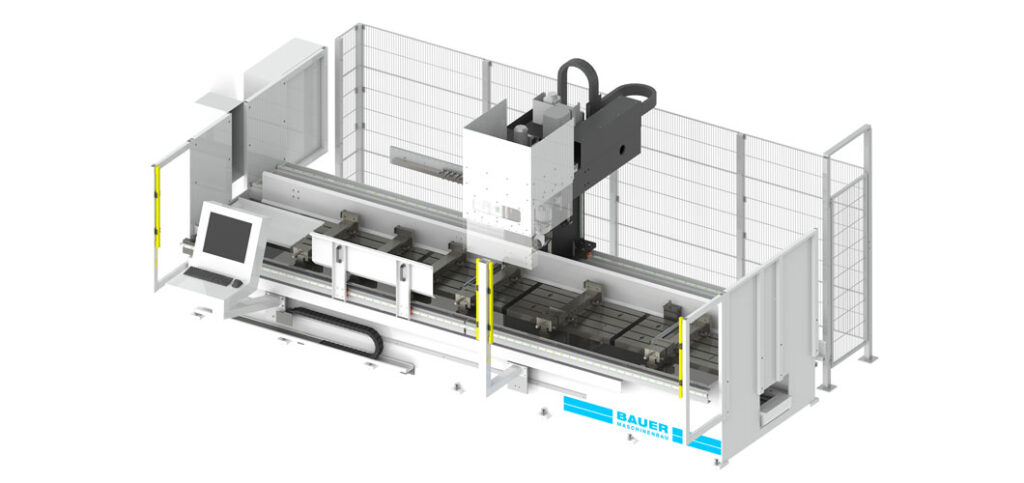

BOHRMAX Z30
BOHRMAX Z40
BOHRMAX Z80

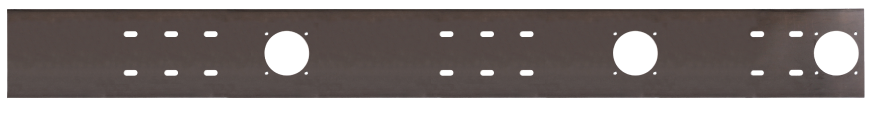

Sie produzieren solche Teile?
Mit dem BAUER BOHRMAX kein Problem.
Ob Bohren, Fäsen, Langlöcher, Kreise, Durchbrüche, Gewinde schneiden oder Gießlöcher bohren. Bearbeitungslänge bis 8 Meter!
Mit dem BAUER BOHRMAX kein Problem. Alles ohne Programmierkenntnisse. Einfacher und Zeitsparender als mit jeder anderen Maschine!
Bearbeitungslänge bis 8 Meter!
Technische Daten BOHRMAX Z:
- Drehzahlbereich Bohrkopf 140-4000 U/min
- Antrieb X, Y, Z Achse: Servomotor
- Eilgang X -Achse: 24 m/min
- Eilgang Y -Achse: 7,5 m/min
- Eilgang -Achse: 7,5 m/min
- Abstand Tischoberkante – Unterkante Werkzeugaufnahme 700 mm
- Tischbreite: 560 mm
- T-Nuten M 12
- Bohrdurchmesser: 3 – 40 mm (Werkzeugabhängig)
- Gewindebohren: M 4 – M 30
- Toleranz X-Achse: ± 0,1 mm
- Toleranz Y und Z Achse: 0,06 mm
- Antriebsmotor Bohrkopf: 7,5 kW
- Lichtschranke vorne
- Zugangssicherung hinten, bauseits
- Steuerung: Touchscreen 21““
- Einfache Programmierung an der Maschine
- Fräsen von Langlöcher und Kreis
- Kühlung
- Datenimport DXF, DSTV
- Tischaufteilung in der Software auf 6 Tische mit eigenen Nullpunkten
- Nullpunkte können gespeichert werden
- Automatische Werkzeuglängenvermessung
- 10-fach Werkzeug Wechsler
- Handbediengerät
Optionen:
- Schraubstöcke manuell
- Auflagerollen
- Sprühgerät
- Späneförderer
- Schutzzaun hinten
- Schnelllaufspindel
- Pendelbetrieb
- Innenkühlung
BAUER BOHRMAX LIGHT
Vollautomatische Bohranlage
Das Einsteigermodell für den professionellen Einsatz
Der Bohrmax Light ist im Unterschied zum BOHRMAX etwas leichter aufgebaut und nur mir mit dem Werkzeugschnellwechsel System LAIP ausgerüstet.
Er ist damit hauptsächlich zum Bohren geeignet, im Gegensatz zum BOHRMAX der durch einen anderen Aufbau und anderen Getriebekopf mit Werkzeugaufnahme SK 40 sehr gut zum Fräsen geeignet ist.
Der Bohrmax Light findet seinen Einsatzbereich wenn hauptsächlich gebohrt wird und gelegentlich Langlöcher oder Kreise in Profile gefräst werden.
Der BOHRMAX hat dagegen deutlich Vorteile beim Bohren mit großen Durchmesser in dicke Platten und bei Fräsarbeiten.
Im der Steuerung und Bedienung der Steuerung unterscheiden sich beide Maschinen nicht.
BOHRMAX LIGHT 60 L
Technische Daten BOHRMAX LIGHT:
- Drehzahlbereich Bohrkopf 140-2200 U/min
- Antrieb X, Y, Z Achse: Servomotor
- Eilgang X -Achse: 24 m/min
- Eilgang Y -Achse: 7,5 m/min
- Eilgang -Achse: 7,5 m/min
- Bohrdurchmesser: 3 – 25 mm (Werkzeugabhängig)
- Gewindebohren: M 4 – M 20
- Toleranz X-Achse: ± 0,1 mm
- Toleranz Y und Z Achse: 0,06 mm
- Antriebsmotor Bohrkopf: 4 kW
- Lichtschranke vorne
- Zugangssicherung hinten, bauseits
- Steuerung: Touchscreen 21““
- Einfache Programmierung an der Maschine
- Fräsen von Langlöcher und Kreis
- Kühlung
- Datenimport DXF,DSTV
- Tischaufteilung in der Software auf 6 Tische mit eigenen Nullpunkten
- Nullpunkte können gespeichert werden
- Automatische Werkzeuglängenvermessung
- Handbediengerät
Optionen:
- Schraubstöcke manuell
- Auflagerollen
- Sprühgerät
- Späneförderer
- Schutzzaun hinten
- Schnelllaufspindel
- Pendelbetrieb
- Innenkühlung
- Werkzeugwechsler
- Fräsgetriebe
BAUER BOHRMAX

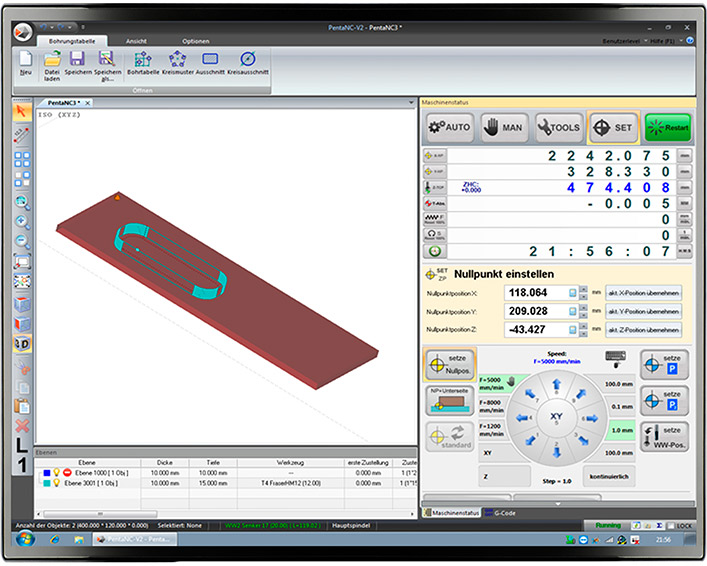

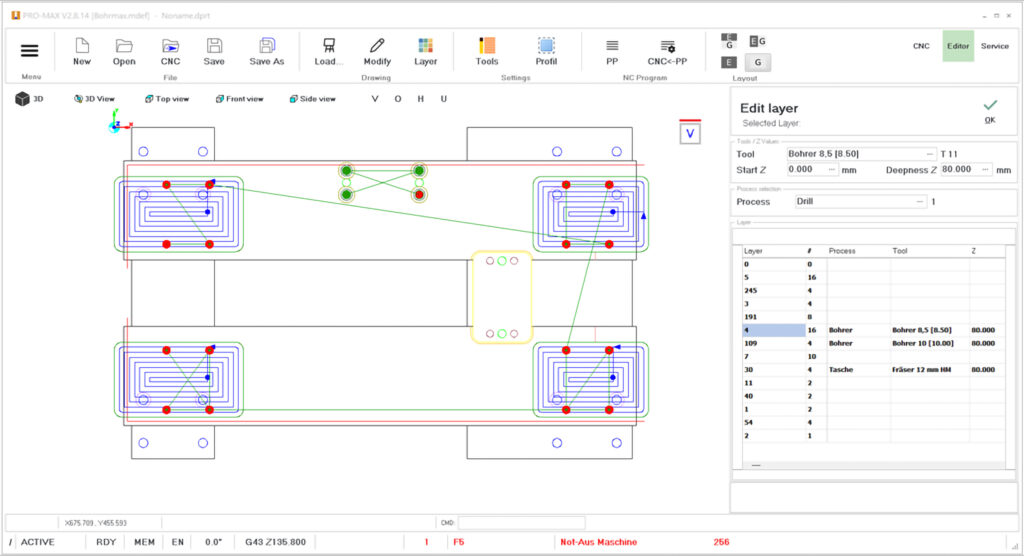

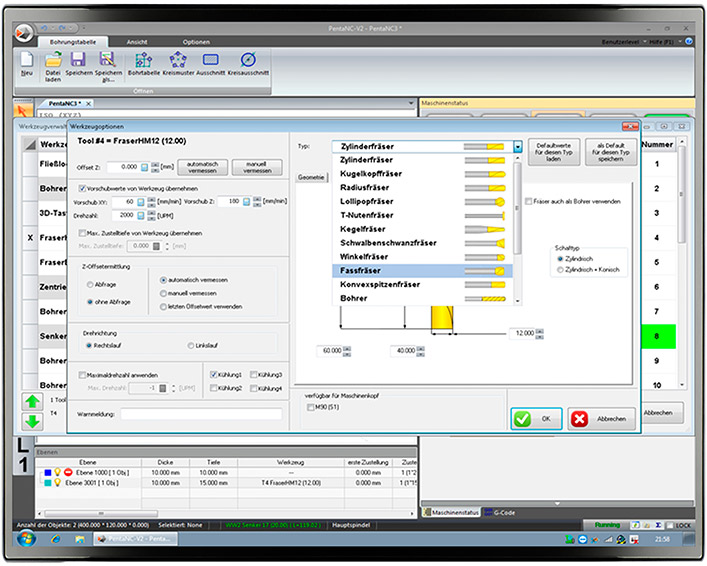

Steuerung & Programmierung
- Übersichtlichen, grafischen Oberfläche
- Einfachste Programmierung & Bedienung
- Produzieren Sie bereits nach einer Stunde Einweisung
- Keine CNC-Kenntnisse nötig!
- Entwickelt in Zusammenarbeit mit Mitsubishi Electric
Es gibt keine einfacher zu bedienende CNC-Steuerung!
Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren
ZUGANGSSICHERUNG:
Standardlieferumfang:
Links & Rechts Zugangssicherung durch Lichtschranke.
Zugangssicherung Rückseite durch den Kunden
oder Option Schutzzaun hinten.
Option – Sicherheitslaserscanner:
Durch einen mitfahrenden Laser Scanner wird
der geschützte Bereich überwacht.
In der Abbildung ist der Bereich farbig dargestellt.
In der Praxis ist der Bereich „nicht sichtbar“.
Betritt man den roten Bereich stoppt die Maschine,
im orangen Bereich bleibt die Maschine stehen.
Option – Verschiebbare Lichtschranke
für Pendelbetrieb:
Wenn die Maschine z.B. auf der linken Seite arbeitet ist die rechte Lichtschranke zum Nachspannen neuer Teile freigeben. Anschließend wird durch Drücken eines Tasters am Bedientableau auch die rechte Lichtschranke „scharf“ geschaltet.
Wenn die Maschine mit der linken Seite fertig ist wird automatisch auf die rechte Seite gewechselt und die Teile abgearbeitet. Gleichzeitig wird die linke Seite freigegeben.
BAUER BOHRMAX Z20 – Z80
Modelle – Ausstattungsvarianten
| TYP | Verfahrensweg X-Achse (mm) | Verfahrensweg Y-Achse (mm) | Verfahrensweg Z-Achse (mm) |
|---|---|---|---|
| BOHRMAX Z20 | 2100 | 580 | 700 |
| BOHRMAX Z30 | 3050 | 580 | 700 |
| BOHRMAX Z40 | 4050 | 580 | 700 |
| BOHRMAX Z60 | 6100 | 580 | 700 |
| BOHRMAX Z80 | 8050 | 580 | 700 |
| BOHRMAX LIGHT 30 L | 3050 | 400 | 400 |
| BOHRMAX LIGHT 60 L | 6050 | 400 | 400 |
