BOHRANLAGE MIT SÄGE
BAUER SBA-VG45-D

Lieferbar in verschiedenen Kombinationsmöglichkeiten:

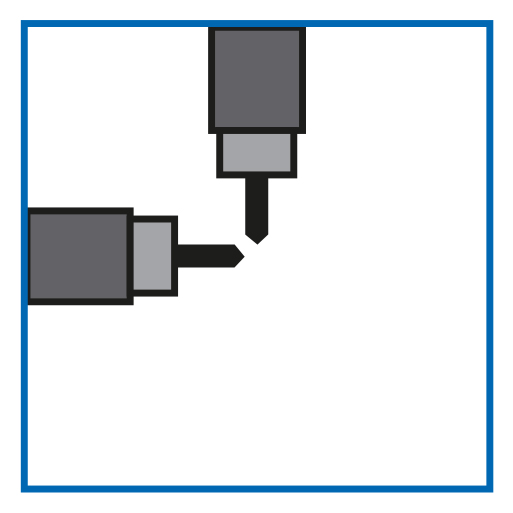

BA450 – A

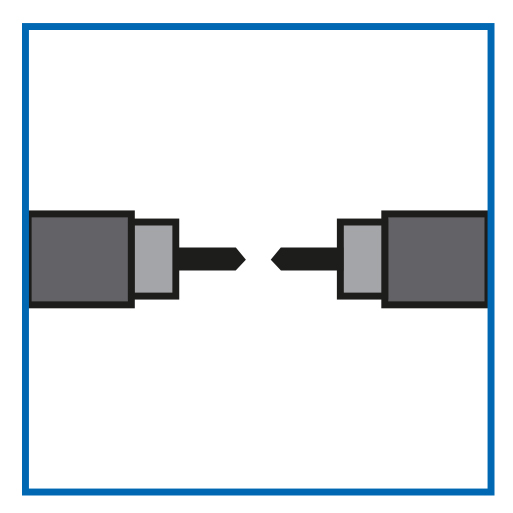

BA450 – B

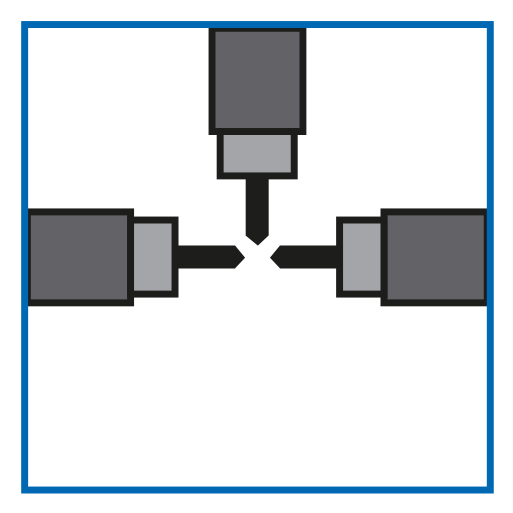

BA450 – D

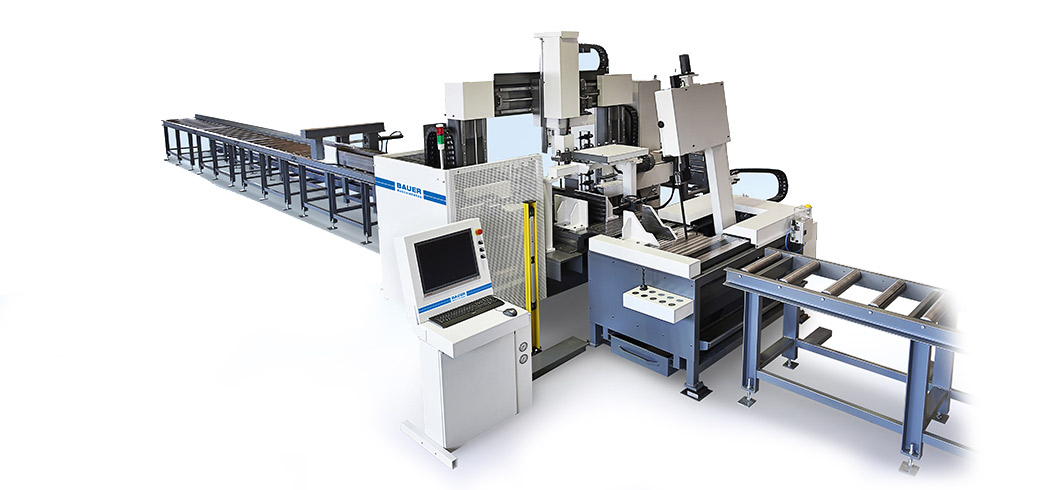

SBA-VG45-D
Vorteile & Eigenschaften

Bohrungen in lange Träger, Profile oder Flacheisen werden meist mit Magnetbohrmaschinen, Säge-Bohranlagen oder Fahrständerbohranlagen gefertigt. Auf dem Markt befindliche Anlagen sind sehr teuer und lohnen sich erst bei großen Serien.

Die Qualität der Arbeiten mit Magnetbohrmaschinen ist personenabhängig und sehr zeitaufwendig.

Darum hat BAUER eine neue Generation von Säge-Bohranlagen entwickelt die sich auch bei kleinen Serien lohnt und leicht zu bedienen ist. Die Eingabe der Daten verlangt keine intensive Schulung des Maschinenbedieners.

Vorteile:

  • Flexible Fertigung und kurze Bearbeitungszeiten
  • Hohe Qualität der Teile und weniger Nacharbeit
  • Einzelteile, Klein- und Großserienfertigung
  • Platz sparend
  • Einfaches und sicheres Arbeiten
  • Schnelle Amortisation
  • Robuste und verwindungsfreie Stahlkonstruktion, solider deutscher Maschinenbau
  • Auch in Kombination mit horizontaler Säge lieferbar
    Besondere Eigenschaften des Materialvorschubs anzeigen
    • An der Rollenbahn ist die Vorschubzange seitlich an einer hochgenauen, doppelten Linearführung montiert.
    • Die Positioniergenauigkeit des Materialvorschubs liegt zwischen 0,1 und 0,2 mm.
    • Die Standard – Vorschublänge beträgt 6m (Gesamtlänge der Rollenbahn 9 m) und kann nach Kundenwunsch bis auf 18m verlängert werden.
    • Ein notwendiges Nachgreifen (Mehrfachhub) erfolgt automatisch durch den Materialvorschub.
    • Das Material wird von der Vorschubzange hydraulisch gespannt.
    • Mit einer Greiferzange kann das Material ganz durch die Bohranlage geschoben werden. Da auch auf der rechten Seite des Sägebandes das Material gespannt werden kann, beträgt die Reststücklänge im Automatikbetrieb nur ca. 40mm (nur bei Gehrungsbandsäge VG 450 L).
    Besondere Eigenschaften der Bohranlage anzeigen
    • Die Bohranlage ist mit bis zu drei Bohrköpfen lieferbar.
    • Einfache Bedienung, keine CNC Kenntnisse erforderlich.
    • Geeignet für Winkeleisen ab 20 x 20 mm und Flacheisen ab 20 x 5mm, Rohre, Profile usw.
    • Die Führung der Bohrköpfe erfolgt über hochgenaue, doppelte Linearführungen.
    • Positionierung der Achsen durch Servomotore und Kugelumlaufspindel.
    • X Achse Zahnstange und Servomotor.
    • Abstand Bohrerspitze zu Sägeband bei Ausführung mit der vertikalen Säge nur ca. 1700 mm.
    • Der Werkzeugwechsel erfolgt manuell oder automatisch über ein Laip Schnellwechselsystem.
    • Jeder Bohrkopf ist mit einer separaten Sprüheinrichtung ausgestattet.
    • Stufenlose Drehzahlverstellung zwischen 140 und 2.000 U/min mittels Frequenzumrichter.
    • Bohrleistung in Standardstahl von 25mm Durchmesser ermöglicht.
    • Gewindebohren mit Ausgleichsfutter.
    • Die Bohranlage kann in jede Säge (horizontal, oder vertikal integriert werden.
    • Datenimport DSTV und einfache Programmierung direkt an der Maschine.

      SBA-VG45D-D
      Steuerung & Programmierung

      Mit der Bauer Säge Bohranlage können die Teile mit einer Verlängerung durch die Bohranlage durchgeschoben werden. Es ergibt sich dann nur ein Reststück von z.B. 20 mm. Je nach Materialabmessung gibt es verschiedene Typen der Materialklemmung. Abgebildet ist eine Klemmung mit Druckluftgreifer für Wandstärken bis ca. 5 mm.

      Die Teile können sehr einfach am Bildschirm erstellt werden oder durch Datenimport DSTV importiert werden. Der Bediener hat am Bildschirm eine Information in welcher Lage das Teil einzulegen ist.

      Videos Ablauf / Programmierung

      Vimeo

      Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von Vimeo.
      Mehr erfahren

      Video laden

      Option: Werkzeugwechsler, zusätzlicher Schraubstock Einlaufseite

      Technische Daten
      Bauer Bohranlage BA

      Bohrköpfe
      Materialdurchlass durch die Bohreinrichtung
      mit 200 mm langen Werkzeugen ca.:
      mm400 x 400
      Verfahrwege der Bohrköpfe
      Bohrkopf vertikal unter dem Tisch: Verfahrweg, horizontal ca.mm600
      Bohrkopf vertikal unter dem Tisch: Verfahrweg, vertikal ca.mm160
      Bohrkopf vertikal über dem Tisch: Verfahrweg, horizontal ca.mm600
      Bohrkopf vertikal über dem Tisch: Verfahrweg, vertikal ca.mm 600
      Bohrkopf horizontal, rechte und linke Seite: Verfahrweg, horizontal ca.mm320
      Bohrkopf horizontal, rechte und linke Seite: Verfahrweg, vertikal ca.mm 450
      Positioniergenauigkeit der Bohrköpfemm0,1
      Antriebsmotor der Bohrköpfe
      Antriebsleistung der Bohrköpfe, StandardkW2,2
      Bohrleistung in Standardstahl bei 2,2kW Antriebsleistungmmca. 25
      Antriebsleistung der Bohrköpfe, OptionkW4
      Bohrleistung in Standardstahl bei 4kW Antriebsleistung, Optionmm ca. 34
      Stufenlose Drehzahlverstellung mit Frequenzumrichter1/min140 bis 2.000
      Materialvorschub
      Länge der Vorschubeinheit, Standardmm9.000
      maximale Vorschublänge durch Einfachhub, ohne Vorschubzangemmbis 8.500
      maximale Vorschublänge durch Einfachhub, mit Vorschubzangemmbis 6.000
      Durchlasshöhe der Vorschubzangemm 320
      Positioniergenauigkeit des Vorschubsmm+/- 0,2
      Vorschubgeschwindigkeitm/min0 bis 20
      Maschinenabmessungen
      Materialaufl agehöhe (bei VG 450 L als Säge)mm930
      Gesamtlänge ca.mm12.000
      Gesamtbreite ca.mm2.450
      Gesamthöhe ca.mm 2.500
      Gewicht der Maschine ca.kg5.000
      Lackierung
      Maschine grauRAL7012
      Deckel weißRAL9002

      BOHRANLAGE MIT SÄGE
      BAUER BA 100 -3 KR

      BA 100 -3 KR
      Vorteile & Eigenschaften

      Speziell für kleine Durchmesser bieten wir eine 3-Spindel Bohranlage mit einer kleinen Kreissäge oder Bandsäge an.

      Nach speziellen Kundenanforderungen können wir auch Sonderlösungen in den Preisregionen der Standardmaschinen anbieten. Bei der abgebildeten Maschine wurde die gesamte Anlage für die Profile 80 mm x 80 mm sehr kompakt gehalten. Bohrspindel SK 40. Als Sägesystem wurde eine Kreissäge eingesetzt.

      Technische Daten:

      • Alle Vorschube mit Servomotore

      • Bohrspindel stufenlos 4/ 5.5kW, Innenkühlung

      • Drehzahl 3000 Upm, höhere Drehzahlen sind möglich

      • Abmessung Profilabmessung 100 x 100 mm

      • DSTV Datenimport
